В России подготовили к серийному производству необычный принтер для микроэлектроники. Установка, созданная в МФТИ, печатает микроструктуры без чернил, растворителей и связующих веществ — наночастицы синтезируются прямо в процессе работы, а затем осаждаются на подложку сфокусированным аэрозольным пучком. Разработчики рассчитывают, что такой подход позволит быстрее и чище выпускать проводящие дорожки, электроды, датчики и другие элементы микроэлектроники.
Коллектив исследователей Центра испытаний функциональных материалов Института квантовых технологий МФТИ создал принтер сухой аэрозольной печати для аддитивного производства микроэлектронных компонентов. Главное отличие установки от существующих аналогов в том, что она не использует жидкие чернила, растворители и связующие вещества.
Вместо этого устройство синтезирует наночастицы прямо во время печати с помощью электрического газового разряда. Затем они переносятся в газовом потоке, фокусируются в узкий аэрозольный пучок и укладываются на подложку. После этого структура спекается лазером прямо в процессе формирования.
Разработчики объясняют, что традиционная фотолитография остается сложным, дорогим и многостадийным процессом. Она требует чистых комнат, вакуумных установок, агрессивной химии и большого расхода материалов. Аддитивные методы выглядят проще и дешевле, но обычно тоже завязаны на чернила с наночастицами или растворы прекурсоров. После такой печати изделие приходится долго сушить, а затем подвергать высокотемпературной обработке, чтобы удалить остатки добавок и сплавить частицы в проводящую дорожку.
Именно на этом этапе и возникают проблемы. Постобработка занимает время, может загрязнять структуру продуктами разложения и ограничивает выбор материалов. Новый подход МФТИ должен убрать эти ограничения: печать идет без жидкостей, а значит, без сушки, отжига и лишних загрязнений.

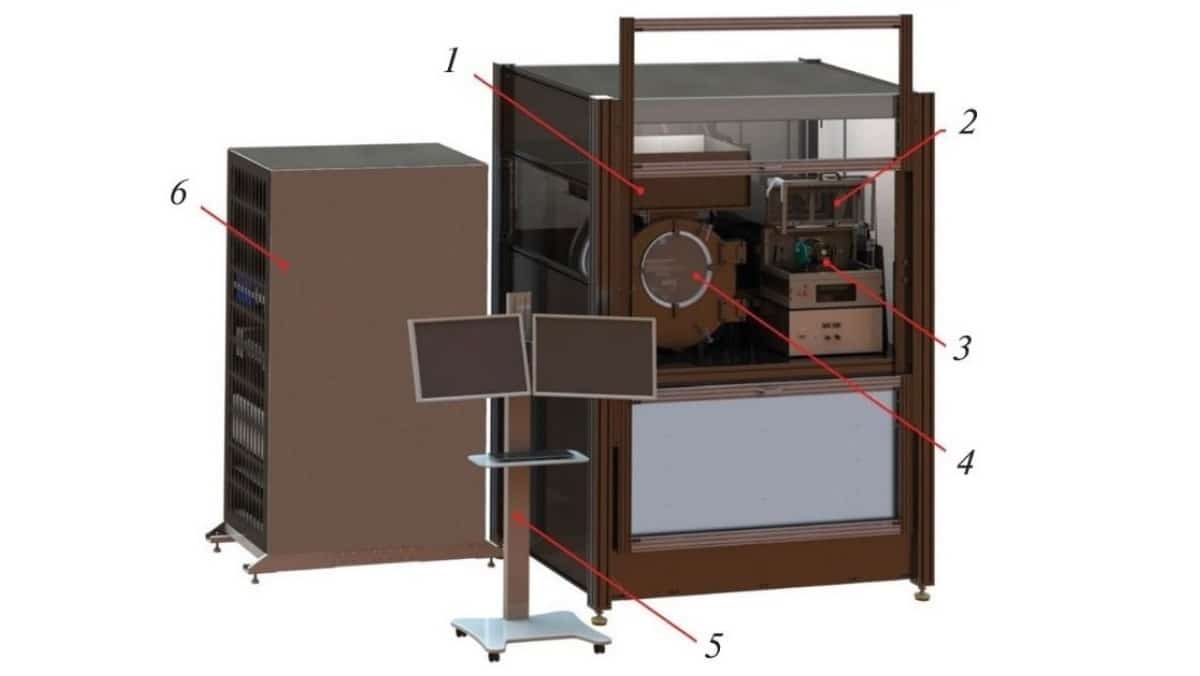

Как рассказал научный сотрудник Центра испытаний функциональных материалов Института квантовых технологий МФТИ Владислав Борисов, устройство объединяет сразу четыре техпроцесса в одной установке: генерацию частиц в импульсном газовом разряде, лазерную модификацию их формы и размера, фокусировку аэрозольного пучка и лазерное спекание наночастиц на подложке.
Основной элемент системы — генератор наночастиц на базе импульсного газового разряда. Конденсатор заряжается до 4 киловольт, затем разряжается через межэлектродный промежуток с инертным газом. Разряды происходят с частотой около 600 раз в секунду, а ток проходит через множество микроскопических плазменных каналов. В результате с поверхности электрода буквально вырываются мельчайшие капли расплавленного металла, которые затем конденсируются в наночастицы размером 5–15 нанометров. Поток аргона уносит их дальше по системе.

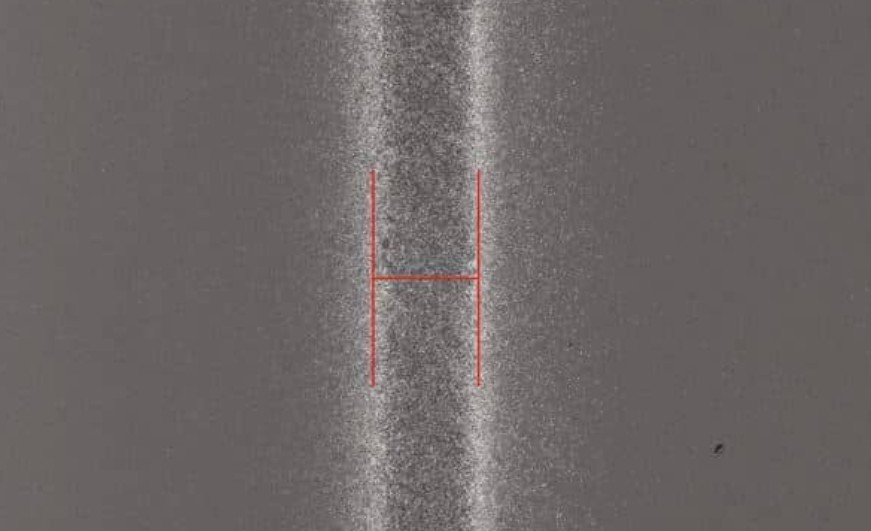

Следующий этап — фокусировка. Сферические наночастицы поступают в сопло, где поток фокусирующего газа сжимает аэрозольную струю. За счет этого можно управлять шириной печатной линии. Печать ведется в вакуумной камере при давлении около 40 миллибар, что не дает пучку преждевременно расширяться. В результате на подложке можно формировать линии шириной в десятки микрометров.
На финальном этапе подключается лазерное спекание. В отличие от обычного отжига в печи, наносекундные импульсы зеленого лазера нагревают в основном сами наночастицы и почти не затрагивают подложку. Это особенно важно для чувствительных полимерных материалов. Лазер подается в зону печати под углом, поэтому спекание происходит прямо во время осаждения. Такой режим позволяет получать более плотные и однородные структуры.
По данным исследователей, при многослойной печати серебряных наноструктур удельное сопротивление удалось довести до значения, равного 2,2 от сопротивления кристаллического серебра. Для аддитивной технологии это очень высокий результат.
