Робот-оригами собирает себя сам и уходит прочь

Долгое время самодостаточные машины были одной из ключевых идей в научной фантастике. Стругацкие описывали кибернетическое яйцо, способное автономно развиваться в нужные устройства, а меняющие облик трансформеры полюбились детям и тем, кто остался ребёнком в душе. На протяжении многих лет исследователи из Массачусетского технологического института и Гарвардского университета работали над тем, чтобы претворить эти фантазии в жизнь хотя бы частично. В последнем номере журнала Science они опубликовали схему робота, который самостоятельно складывается по типу оригами из плоских заготовок, обретает форму и начинает двигаться.

В конструкции робота использованы прежние наработки его соавторов в области запрограммированной трансформации композитных материалов под действием тепла. Ранее они уже демонстрировали на Международной конференции по робототехнике и автоматизации самосборку куба и объёмной фигурки гуманоидного робота. Принцип здесь остался тот же: регулируя температуру можно заставить пластик сгибаться на определённый угол по заранее нанесённым лазером бороздкам.

Самосборка робота-оригами (фото: wyss.harvard.edu).
Самосборка робота-оригами (фото: wyss.harvard.edu).

По словам разработчиков, в идеале требуется создать технологию, которая обеспечит сгибание пластика на точно заданный угол в пределах от одного до ста восьмидесяти градусов. В текущем варианте удалось достичь изгибания максимум на сто пятьдесят градусов, чего уже достаточно для большинства практических применений.

Все фрагменты робота-оригами сделаны пятислойными. Основной слой находится в середине «сэндвича» и представляет собой медный лист, в котором лазером вырезали соединения электрической схемы. В нём же размещаются выводы радиоэлементов и контакты для источника питания.

Исходные размеры листа для корпуса робота-оригами чуть меньше формата A4 и составляют 21,5 см на 28 см. С двух сторон медный слой изолирован диэлектрическими вставками из плотной бумаги. Наружные слои изготовлены из композита на основе полистирола. На них нанесены линии сгиба разной глубины, которые и обеспечивают запрограммированную деформацию при нагревании.

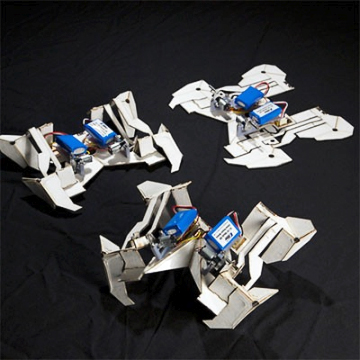

Робот-оригами после самосборки (фото: Harvard’s Wyss Institute).
Робот-оригами после самосборки (фото: Harvard’s Wyss Institute).

«Самое удивительно здесь – это способность робота точно сложиться в объёмную фигуру из плоских листов, согласно предварительно выполненным расчётам», – говорит профессор электротехники и компьютерных наук MIT Даниэла Рус (Daniela Rus).

Во время демонстрации часть манипуляций с прототипом выполнялась вручную. Процесс самосборки был инициирован подключением аккумулятора и проходил поэтапно под действием встроенного нагревательного элемента. Затем в готовый корпус был установил микроконтроллер и запущена управляющая программа, которая заставила робота ползти по столу.

Соавтор исследования профессор Эрик Демейн (Erik Demaine) поясняет, что ручное вмешательство было сделано ради ускорения презентации. В условиях серийного производства роботов процесс их самосборки может быть автоматизирован более полно и запускаться одним движением.

Созданный робот передвигается на четырёх ногах со скоростью 5 см/с. Каждая его нога имеет только одну степень свободы, но этого достаточно для демонстрационных целей. «Раньше мы показали возможность простой самосборки, – поясняет Демейн. – Теперь же мы смогли усложнить объёмные фигуры и заставить их двигаться».

Стадии самосборки робота - вид сверху (фото: mit.edu).
Стадии самосборки робота — вид сверху (фото: mit.edu).

Каждый из электродвигателей управляет своей парой ног, передавая на них крутящий момент через восемь механических связей. Конечно, это далеко не единственный возможный вариант. «Особенность заключается ещё и в том, что при необходимости все конечности робота может приводить в движение даже один мотор», – поясняет Даниэла Рус.

Авторы долго экспериментировали с количеством двигателей. Предлагались варианты с одним и с четырьмя моторами. Первый обеспечивал простоту конструкции, а второй – лёгкость управления.

В итоге было решено оставить два двигателя как компромиссный вариант. «Впервые удалось создать роботизированную структуру с заложенной способностью к сложной самосборке, – комментирует работу профессор Калифорнийского университета в Беркли Рональд Фиринг (Ronald Fearing). – Если бы в ней не было электроники, то при создании шаблонов пришлось бы ограничиться примитивными вариантами, в которых весь лист нагревается сразу, а все его части сгибаются одновременно. Встроенная электроника даёт гибкость и огромный потенциал».

Развитие технологии запрограммированной самосборки может привести к появлению лёгких корпусов для роботов и приборов произвольной формы. Привлекает здесь и низкая себестоимость решения. Для производства используются дешёвые материалы и обычная двумерная печать, а заготовки любой сложности можно хранить и перевозить как пачку листов.
