Компания Nike запатентовала интеллектуальную электронную обувь, способную обмениваться сигналами с автомобилями и дорожной инфраструктурой. Система использует радиочастотные метки, встроенные в подошву, и позволяет предупреждать пешехода о возможном столкновении еще до того, как машина появится в зоне прямой видимости — например, за поворотом или припаркованным фургоном.
Метка в подошве: как кроссовки общаются с машинами

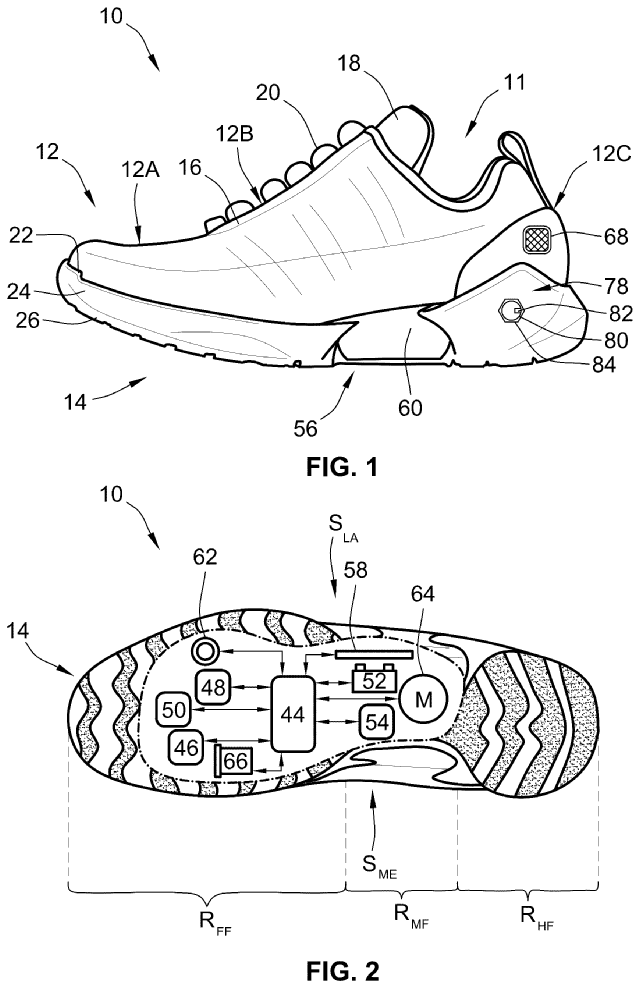

Ключевой элемент системы — детекторная метка (detection tag), встроенная в подошву или верх обуви. В базовом варианте это радиочастотный транспондер, работающий по принципу «запрос-ответ». На автомобилях, светофорных стойках, столбах или зданиях устанавливаются передатчики-детекторы, которые постоянно сканируют окрестности, посылая сигналы на определенной частоте.
Когда пешеход в умных кроссовках попадает в зону действия такого передатчика, метка в обуви принимает входящий сигнал и ретранслирует его обратно, но уже на другой частоте. Транспондер может быть оснащен частотным фильтром (чтобы реагировать только на «свои» сигналы), преобразователем частоты и усилителем, который повышает мощность ответного сигнала. По сути, кроссовки работают как пассивный ретранслятор, который сообщает автомобилю или светофору: «Я здесь, я пешеход».
Этот подход принципиально отличается от традиционных систем компьютерного зрения. Камеры и лидары требуют прямой видимости — они не увидят человека, спрятавшегося за углом здания или за крупногабаритным транспортом. Радиочастотные метки эту проблему решают: сигнал проходит сквозь препятствия, и система получает предупреждение о потенциальном столкновении задолго до того, как пешеход появится в поле зрения водителя или автопилота.
Как система предотвращает столкновения

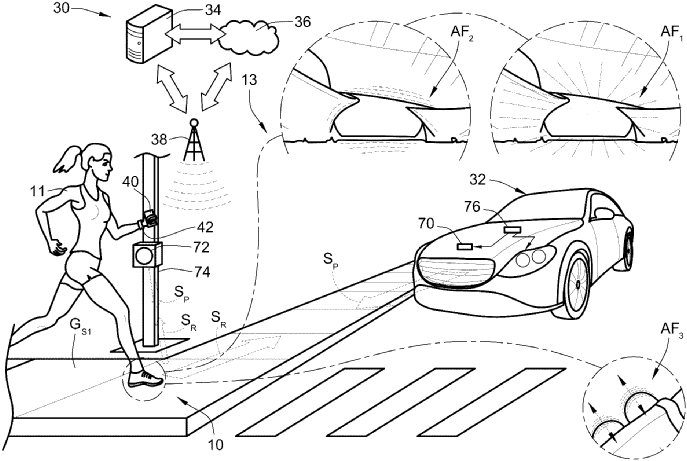

Система поддерживает два типа коммуникации: «обувь-транспортное средство» (footwear-to-vehicle, F2V) и «обувь-инфраструктура» (footwear-to-infrastructure, F2I). В первом случае метка в кроссовках обменивается сигналами напрямую с автомобилем, во втором — с городскими системами управления движением.
Когда передатчик-детектор получает ответный сигнал от обуви, он передает данные на вычислительный узел — это может быть бортовой компьютер автомобиля, центральный контроллер светофора или облачный сервис. Система оценивает угрозу столкновения, анализируя множество параметров: местоположение и траекторию пешехода, его скорость и ускорение, историческое поведение на данном перекрестке, погодные условия, а также данные от других пешеходов поблизости, если они тоже носят умную обувь.
Если алгоритм приходит к выводу, что столкновение вероятно, система может действовать двумя способами. Во-первых, она способна предупредить самого пешехода — через тактильные, звуковые или световые сигналы, встроенные прямо в обувь. Например, подошва может завибрировать, динамик издать предупреждающий сигнал, а светодиоды на кроссовке замигать определенным цветом. Во-вторых, система может взаимодействовать с инфраструктурой: скорректировать время работы светофора, чтобы дать пешеходу больше времени на переход, или передать данные в автомобиль для автоматического экстренного торможения.
Тактильные сигналы и биометрия
Интересная деталь — способы взаимодействия с пользователем. Патент описывает использование электроактивных полимеров (EAP) в качестве сенсоров, вплетенных в структуру обуви или выполненных в виде накладок. Они могут служить как для ввода команд (например, чтобы пользователь мог настроить режимы работы), так и для вывода тактильных сигналов. Под воздействием электрического поля такие полимеры меняют форму, создавая ощутимое давление или вибрацию — это позволяет передавать предупреждения даже в шумной обстановке, где звуковой сигнал может быть не слышен.
Предусмотрена и система безопасности, предотвращающая ложные срабатывания. Чтобы обувь не «пищала» и не вибрировала, просто лежа в коробке или на полке в магазине, контроллер должен убедиться, что кроссовки надеты на ногу. Для этого используются датчики давления в стельке, а также данные от системы автоматической шнуровки (EARL — Electro Adaptive Reactive Lacing). Если шнурки затянуты и датчики фиксируют вес — значит, обувь действительно используется.
Более того, система может включать биометрическую аутентификацию: распознавание по походке, отпечатку пальца (оптический сенсор в носке) или даже распределению давления по стопе. Это не только защищает от кражи, но и гарантирует, что предупреждения о столкновении получает именно тот человек, которому они адресованы.
Инфраструктура и блокчейн
Для работы в городской среде обувь должна быть зарегистрирована в системе IoAAF. Пользователь может записать серийный номер кроссовок в свой «цифровой шкафчик» (digital locker) на смартфоне, получить валидационный ключ, а сама обувь получит уникальный виртуальный идентификатор. Nike рассматривает использование блокчейн-технологий для гарантии подлинности и уникальности каждой пары — криптографическая хэш-функция и метка времени позволят отслеживать историю и подтверждать, что это именно те кроссовки, за которые они себя выдают.
Сама обувь может работать как автономное устройство со встроенным модулем беспроводной связи, аккумулятором и памятью, либо использовать смартфон пользователя как шлюз для передачи данных. Это дает гибкость: в простых сценариях можно обойтись пассивной меткой, которая не требует батареек, в более сложных — задействовать полный набор датчиков и активную передачу данных.
Не только для пешеходов
Хотя патент заявлен прежде всего для предотвращения наездов на пешеходов, авторы указывают и другие варианты применения. Например, на производстве система может предупреждать рабочих о приближении роботизированных тележек или погрузчиков. На складах — предотвращать столкновения сотрудников с автоматически управляемыми транспортными средствами (AGV). На дорожных работах — защищать строителей от проезжающих машин. Везде, где человек оказывается в зоне движения техники, умная обувь может стать дополнительным контуром безопасности.
Таким образом, Nike предлагает принципиально иную парадигму: обувь становится активным участником дорожного движения. Она предупреждает об опасности, общаясь напрямую с автомобилями и светофорами на языке радиочастот. И в этом смысле патент выглядит не столько про спорт или моду, сколько про безопасность городов будущего, где пешеходы и беспилотные автомобили вынуждены сосуществовать в одном пространстве.
