Микросхемы толщиной в несколько атомов: секрет производства чипов от ASML

Среди технологических компаний есть компании-звезды, чьи имена у всех на слуху: Apple, Nvidia, Intel. А есть «теневые гиганты», без которых существование первых было бы просто невозможным. Одна из таких компаний — нидерландская ASML.

Без преувеличения, каждый компьютерный чип на Земле, от самого скромного микроконтроллера до флагманского процессора для ИИ, производится с использованием литографических машин ASML. Это абсолютная монополия в области передовой литографии, а достигли этого благодаря безумным инженерным идеям.

Как из расплавленного олова и невидимого света создают микросхемы толщиной в несколько атомов: секрет производства чипов от ASML

Свет, которого нет на Земле, и почему для чипов нужен экстремальный ультрафиолет

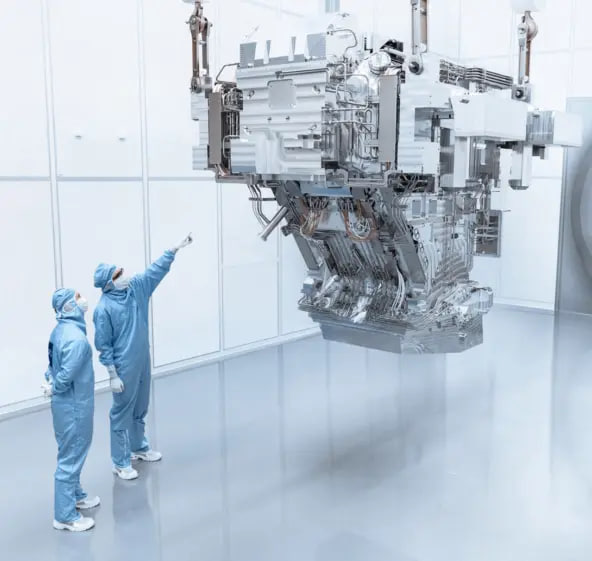

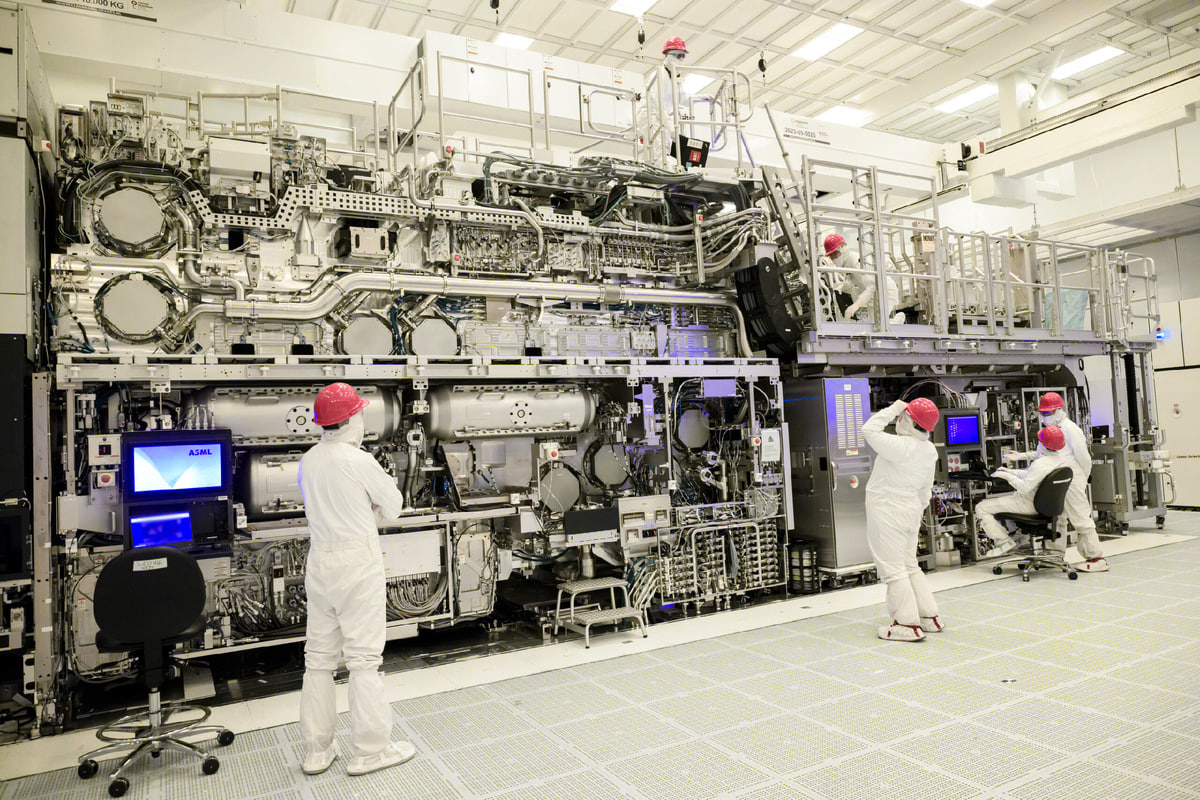

Чтобы понять, как работает ASML, нужно заглянуть в самое сердце их главного продукта — машин экстремальной ультрафиолетовой (EUV) литографии. Эти аппараты, стоимостью до 350 миллионов евро за штуку, размером с автобус и весом в десятки тонн, являются самыми сложными устройствами, когда-либо созданными человеком.

Процесс создания чипа напоминает печать невероятно сложного рисунка на кремниевой пластине. Но вместо чернил используется свет, а вместо трафарета — фотошаблон. Проблема в том, что для печати элементов размером в несколько нанометров (это всего лишь десятки атомов) нужен свет с очень короткой длиной волны.

В DUV-машинах (глубокий ультрафиолет) используется свет с длиной волны 193 нм. Однако для перехода на технологические нормы 7 нм и тоньше этого недостаточно. Поэтому ASML разработала технологию EUV, использующую свет с длиной волны всего 13,5 нм.

Но как создать такой свет на Земле, если он естественным образом возникает только в космосе? Ответ лежит в самой невероятной части этого процесса.

Как олово превращается в плазму горячее Солнца

Все начинается с генератора капель, который с поразительной точностью выбрасывает крошечные капли расплавленного олова. Скорость потока — 50 000 капель в секунду, а размер каждой капли меньше толщины человеческого волоса.

Первый лазерный импульс меньшей мощности ударяет по капле, расплющивая ее в форму блина. Это увеличивает площадь поверхности и готовит мишень к главному воздействию.

Следом приходит второй, гораздо более мощный импульс лазера, созданный компанией TRUMPF. Эта система — один из мощнейших промышленных лазеров в мире.

Мощный импульс мгновенно испаряет и ионизирует олово, превращая его в плазму с температурой около 500 000 К, что значительно горячее поверхности Солнца. Именно эта плазма и излучает заветный EUV-свет. Весь этот процесс повторяется с частотой 50 000 раз в секунду.

Как полируют зеркала для ASML

Но получить свет — это только полдела. Следующая задача — направить его, не потеряв ни фотона, на кремниевую пластину.

EUV-свет настолько коротковолновый, что он попросту поглощается обычным стеклом. Поэтому традиционные линзы использовать невозможно. Вместо них ASML разработала систему сверхточных многослойных зеркал.

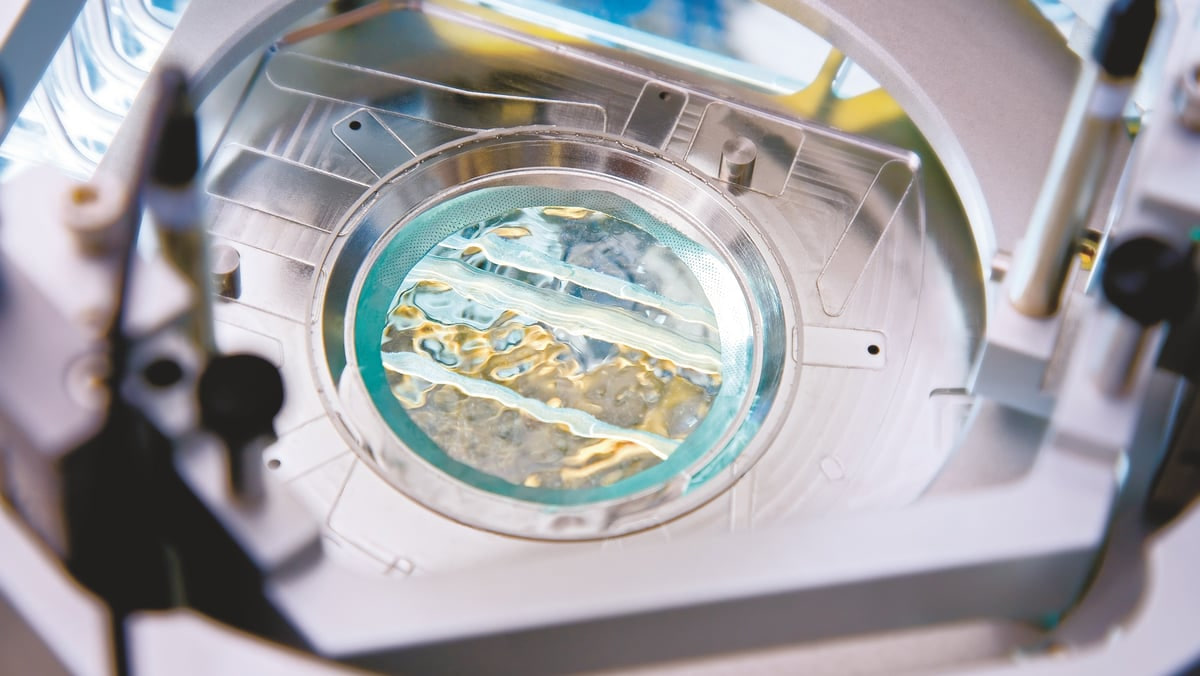

Каждое зеркало покрыто более чем 100 слоями молибдена и кремния, которые усиливают отражение. Но что еще важнее — их поверхность должна быть идеально гладкой. Если представить, что зеркало размером с Германию, то самая высокая «гора» на нем не превышала бы высоты 1 мм.

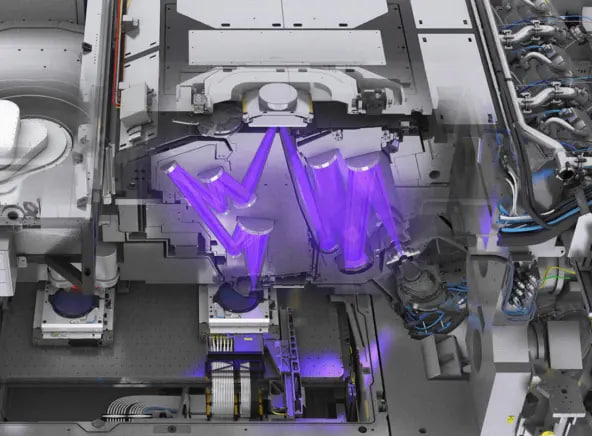

Свет, отражаясь от этих зеркал, проходит через фотошаблон (маску) с рисунком будущего чипа, а затем проецируется на кремниевую пластину, покрытую светочувствительным слоем (фоторезистом).

Точность, граничащая с безумием, или будто выстрел с Луны по монете

Самое поразительное в машинах ASML — это их точность. Воспроизвести рисунок с миллиардами транзисторов на площади в несколько квадратных сантиметров — задача сама по себе сложная. Но сделать это, когда расстояние между элементами исчисляется несколькими атомами, — требует абсолютной стабильности.

Современные процессоры состоят из десятков слоев. Каждый следующий слой должен быть наложен с ювелирной точностью на предыдущий. Допустимая ошибка совмещения не превышает 1–2 нанометров.

Чтобы донести уровень этой точности до обывателя, в ASML используют сравнение: это эквивалентно выстрелу лазером с Луны и попаданию в монету на поверхности Земли.

Абсолютная власть и абсолютная зависимость

ASML — это компания, занимающая уникальное положение на рынке. Она имеет монополию на производство EUV-машин, необходимых для выпуска самых передовых процессоров. Ни у кого из конкурентов в сегменте DUV-литографии, нет технологий, способных составить ей конкуренцию в этой области.

Именно поэтому такие гиганты, как TSMC, Samsung и Intel, не просто покупают ее оборудование, но и инвестировали в ее разработки на ранних этапах. Они понимали, что будущее всей индустрии зависит от успеха ASML.

В 2026 году компания перешла к массовым поставкам нового поколения машин с высокой числовой апертурой (High-NA EUV), которые необходимы для производства чипов по технологическим нормам 2 нм и 1,4 нм. Это еще один шаг вперед, который обеспечит развитие искусственного интеллекта и вычислительной техники на годы вперед.

Куда движется полупроводниковая литография

Инженеры ASML не останавливаются на достигнутом. Следующая цель — увеличение мощности источника света до 1000 Вт, что позволит поднять производительность до 330 пластин в час к 2030 году. Это потребует еще большей частоты генерации капель олова и еще более сложной системы управления лазером.

ASML — это квинтэссенция технологического прогресса: невероятно сложная, дорогая и абсолютно необходимая для цифрового мира, в котором мы живем. И пока закон Мура продолжает действовать, эта скромная компания из Нидерландов останется его главным двигателем.
