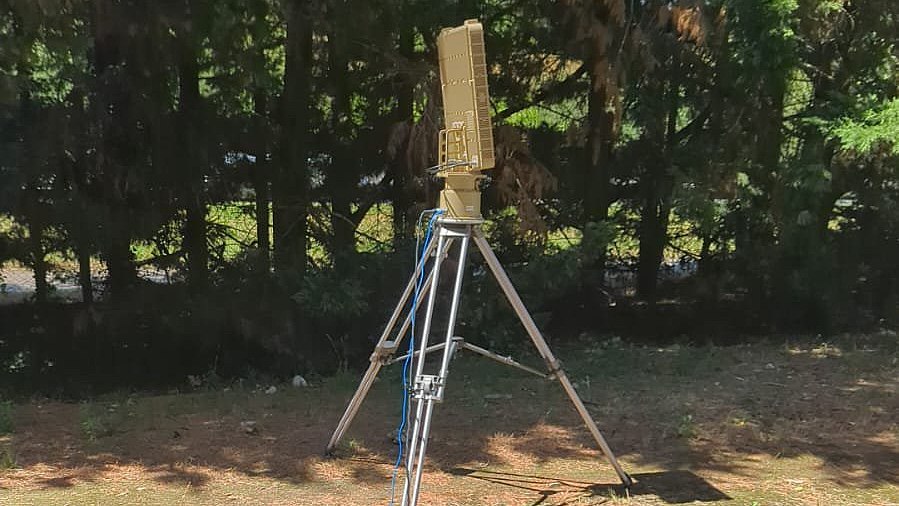

Марокканский инженер-электронщик Науфал Моти представил открытую систему Aeris-10, которая по характеристикам сопоставима с дорогими коммерческими аналогами, но стоит в 50 раз дешевле. Базовая версия — $5000, дальнобойная — $7200. Все есть теперь на GitHub: схемы, платы, прошивка, софт.
Что умеет Aeris-10
| Модель | Дальность | Антенна | Оценочная стоимость |
| Aeris-10N Nexus | 3 км | 8×16 патч-антенна | $5000 |
| Aeris-10E Extended | 20 км | 32×16 щелевая волноводная решетка | $7200 |
Для сравнения: коммерческие системы с фазированной решеткой стоят от $120 000 до $200 000, а за дальнобойные просят еще больше. Военные радары с б/у рынка можно найти за $10 000–50 000, но это техника десятилетней давности с отсутствием запчастей.
Технические детали
Сердце системы — FPGA XCA7A50T, который отвечает за БПФ-вычисления, индикатор движущихся целей (MTI), оценку скорости по эффекту Доплера, контроль ложных тревог (CFAR).
«Спинной мозг» — микроконтроллер STM32F746xx, управляющий синтезаторами частот, АЦП/ЦАП, GPS, барометром, шаговыми двигателями и охлаждением.
Главное преимущество Aeris-10 перед дешевыми DIY-решениями — настоящая фазированная решетка и возможность электронного сканирования в диапазоне ±45° по азимуту и углу места.
Цена вопроса
Моти подсчитал, что даже если собрать все с нуля, одни только измерительные приборы могут стоить $50 000 — это серьезный барьер для небольших команд. Именно поэтому он и выложил проект в открытый доступ: чтобы снизить порог входа для всех, у кого есть навыки, но нет бюджета.
Aeris-10 против конкурентов
| Система | Дальность | Цена | Открытость |
| Aeris-10N Nexus | 3 км | $5000 | Полностью open source |
| Aeris-10E Extended | 20 км | $7200 | Полностью open source |
| Коммерческий радар (базовый) | 5–10 км | $120 000–200 000 | Проприетарный |
| Коммерческий радар (дальний) | 15–25 км | от $200 000 | Проприетарный |
| Военный б/у радар | 5–20 км | $10 000–50 000 | Нет запчастей, старая технология |
Что на GitHub
Моти выложил все, что нужно для сборки: схемы, топологию печатных плат (PCB), список компонентов (BOM), прошивку для FPGA и микроконтроллера, программное обеспечение с графическим интерфейсом для управления и мониторинга.
Лицензия — CERN-OHL-PT (изначально был MIT, но его не защищает физическое оборудование).
Частота имеет значение
Работа радара ведется на частотах, которые почти наверняка строго регулируются в вашей стране. Перед сборкой и, тем более, перед включением — ознакомьтесь с местным законодательством. Шутки с радиоспектром — плохие шутки.
Собирайте, калибруйте, следите за горизонтом. И не забывайте про законы.
