Энтузиаст под ником PickentCode представил необычный проект — портативную игровую систему, которая не использует батареи, розетку или солнечные панели. Единственным источником энергии для нее служит открытое пламя или любой другой источник нагрева.
Главный элемент конструкции — двигатель Стирлинга, запатентованный в 1816 году шотландским священником и инженером Робертом Стирлингом. Принцип его действия основан на попеременном нагреве и охлаждении воздуха внутри герметичной камеры: расширяясь и сжимаясь, газ приводит в движение поршень, который вращает маховик. Механическая энергия через генератор преобразуется в электрический ток.

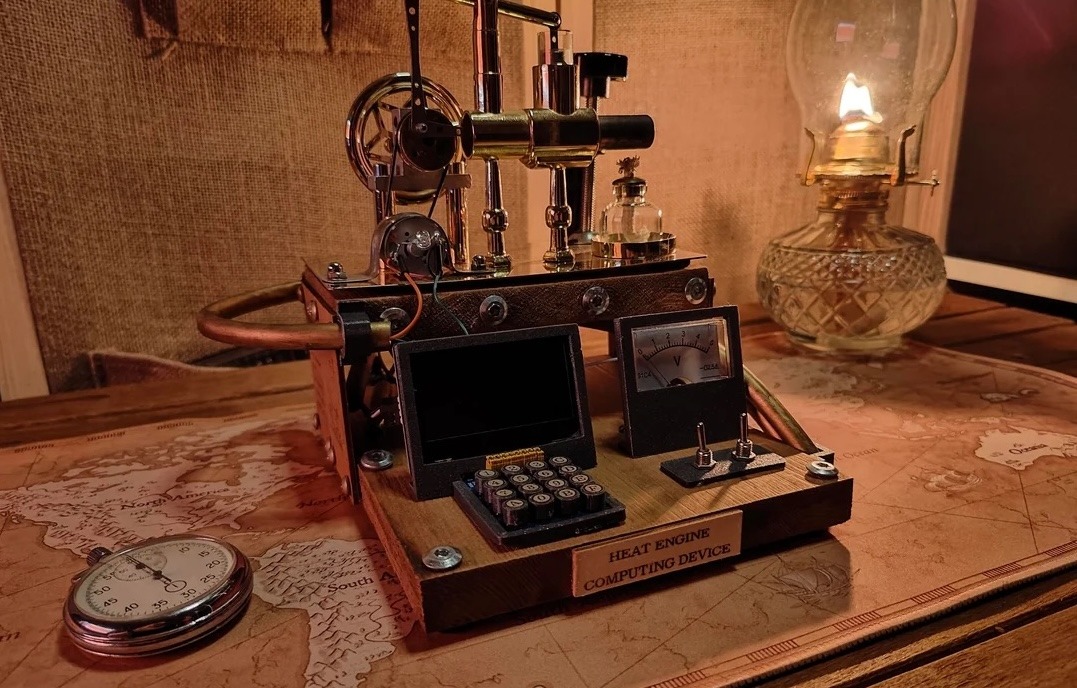

Деревянный корпус консоли оформлен в духе стимпанк. Боковые панели украшены гравировкой, выполненной с помощью самодельного лазерного устройства, — на них изображены портрет Роберта Стирлинга и чертеж из оригинального патента 1816 года. Мелкие элементы, в том числе колпачки клавиш и корпуса электронных модулей, изготовлены методом 3D-печати. В качестве декоративных труб, опоясывающих раму, использован старый душевой шланг, покрытый золотистой краской.
Аппаратная платформа построена на микроконтроллере ESP32-C3, дополненном монохромным OLED-экраном диагональю 2,42 дюйма с разрешением 128×64 и клавиатурой из 16 кнопок. Генерируемое напряжение стабилизируется конденсаторами, встроенными в электрическую схему. Для контроля показателей предусмотрен аналоговый вольтметр, подключаемый параллельно. На лицевой панели расположены два переключателя: один отвечает за основную цепь, второй — за питание вольтметра.
Поскольку выходная мощность двигателя составляет только 150 милливатт, автор проекта реализовал ряд мер по снижению энергопотребления. Беспроводные интерфейсы Wi-Fi и Bluetooth отключены, яркость дисплея установлена на минимальный уровень. Тактовая частота ESP32 снижена до 80 МГц в моменты активной работы и до 10 МГц, когда устройство находится в режиме ожидания.
При всех этих ограничениях система остается работоспособной. На ней запущена виртуальная машина CHIP-8 с набором классических игр — Tetris, Snake и Pong. Кроме того, в консоль встроен редактор кода, который позволяет вручную вводить опкоды CHIP-8 и создавать собственные программы непосредственно на устройстве.
Разработка, сборка и программирование заняли около месяца.
